工业厂房车间动力配电系统是保障生产设备运行、流水线作业、照明通风、消防报警的核心能源载体，具有负荷大、回路多、布线密集、环境复杂等特点。车间电气施工不仅要满足设备功率需求，还需兼顾防火、防爆、防尘、防潮、防静电等特殊工况要求，施工质量直接关系设备安全、人员安全及生产连续性。本文依据GB50303-2015《建筑电气工程施工质量验收规范》、GB50054-2011《低压配电设计规范》、GB50058-2014《爆炸危险环境电力装置设计规范》，从前期负荷核算、材料选型、桥架敷设、电缆敷设、设备接线、送电调试等全流程进行实操讲解，参数明确、标准清晰，可直接用于工业厂房电气施工、技术交底、验收备案及现场管理。

   一、前期规划：负荷计算与材料选型

   1.负荷核算与方案设计

   施工前根据车间设备清单、单机功率、同时使用系数进行总负荷计算，确定变压器容量、配电柜型号、回路数量、线缆截面及保护方式。普通机械加工车间按80~120W/㎡估算负荷，精密电子车间按150~200W/㎡估算，大功率设备单独设置回路。配电系统采用三相五线制，动力与照明分开，消防负荷双电源供电，重要设备配置UPS或EPS应急电源。

   2.核心电气材料选型

   配电柜：采用GGD、MNS等标准低压配电柜，柜体钢板厚度≥1.5mm，防护等级不低于IP30，潮湿及粉尘车间IP54以上。柜内断路器、接触器、热继电器选用正规品牌，具备3C认证。

   电缆电线：动力线缆采用YJV22铜芯交联聚乙烯电缆，照明线缆采用BV线，消防线缆采用NH-YJV耐火线缆。线缆截面按载流量及电压损失选择，主线缆≥16mm²，设备支路线缆≥4mm²，接地线不小于相线截面1/2。

   桥架线管：普通车间采用镀锌钢制桥架，防爆车间采用防爆桥架，弱电与强电桥架分开敷设，间距≥300mm。穿线钢管采用热镀锌钢管，丝扣连接，壁厚≥2.0mm。

   接地材料：接地极采用∠50×50×5角钢，接地线采用40×4热镀锌扁钢，防静电车间接地电阻≤10Ω，普通车间接地电阻≤4Ω。

   3.施工前期准备

   熟悉电气图纸，进行现场定位放线，明确配电柜、电机、照明、插座、接地极等位置。清理施工场地，做好防尘、防潮措施，编制临时用电方案，确保施工用电安全。

   二、核心施工：桥架→配管→布线→接线→调试

   1.桥架与线管敷设

   桥架安装横平竖直，水平桥架支架间距≤1.5m，垂直桥架间距≤2m，桥架连接片螺栓紧固，跨接地线连接可靠。线管弯曲半径≥10D，线管固定间距≤1.5m，线管进入配电箱采用锁母固定，管口光滑无毛刺。

   防爆区域线管采用螺纹连接，缠绕密封胶，设置隔离密封盒，杜绝粉尘及气体渗入。

   2.电缆敷设与接线

   电缆敷设排列整齐，无扭绞、挤压、破损，动力电缆与控制电缆分层敷设，弯曲半径≥15D。电缆头制作规范，绝缘包扎严密，相线、零线、地线颜色区分清晰（黄/绿/红为相线，淡蓝为N线，黄绿双色为PE线）。

   设备接线牢固，螺栓紧固力矩达标，多股线缆压接接线端子，杜绝虚接、发热隐患。电机接线盒密封良好，潮湿设备加装防水接头。

   3.接地系统施工

   工作接地、保护接地、防静电接地、防雷接地联合接地，接地扁钢焊接长度≥2倍宽度，三面施焊，焊接处防腐处理。车间内设备金属外壳、桥架、线管、金属门窗均可靠接地，形成连续接地网。接地电阻测试采用接地电阻测试仪，实测值满足设计要求。

   4.送电调试与运行

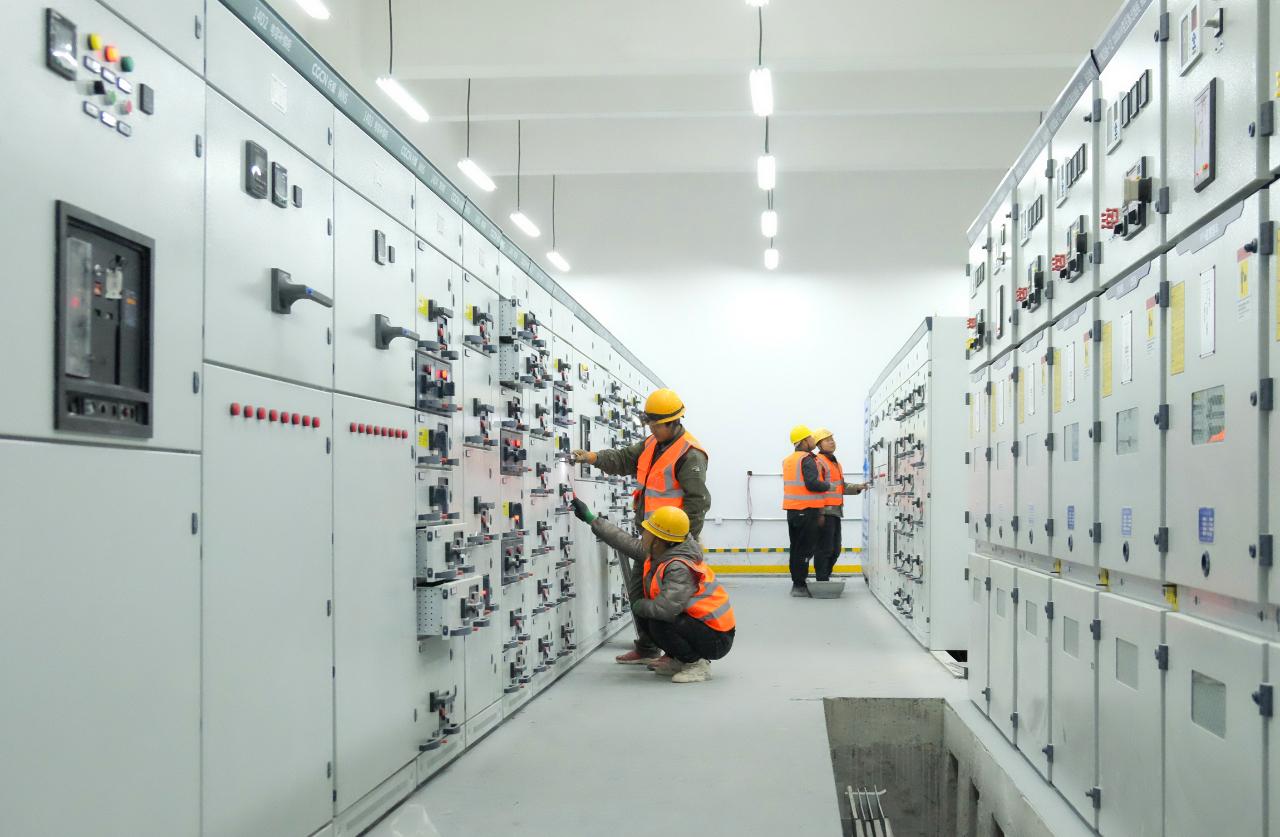

   配电柜内元器件接线复核无误后，逐级送电调试。先空载试验，检查电压、相序、指示灯；再带载试验，检测电流、温升、保护动作。电机试运行时间不少于2h，监测振动、噪声、温度均在正常范围。消防设备联动调试，确保断电、报警、应急切换功能正常。

   三、验收与维护：电气验收标准及运维

   1.验收项目与合格参数

   依据GB50303-2015验收：

   -材料合格证、3C认证、检验报告齐全

   -桥架、线管安装牢固，横平竖直，接地可靠

   -线缆敷设规范，相位正确，绝缘电阻≥0.5MΩ

   -配电柜内接线整齐，标识清晰，相序正确

   -接地电阻测试合格，漏电保护动作灵敏可靠

   -空载、带载试运行正常，无异常发热、异响

   2.后期维护管理

   建立电气巡检制度，定期检查配电柜温升、线缆接头温度、接地连接情况。每月测试漏电保护器，每季度检测接地电阻，每年清扫配电柜粉尘。严禁私拉乱接、超负荷运行，设备检修必须断电挂牌作业。

   四、常见避坑：车间电气施工高频问题

   1.线缆截面偏小、过载发热：按经验选型不计算载流量；严格按负荷计算确定截面，杜绝小马拉大车。

   2.接地不可靠、触电风险：接地线虚接、漏接；全程导通检查，逐点测试接地电阻。

   3.桥架接地断裂、静电积聚：跨接线遗漏或锈蚀；每段桥架均设跨接线，焊接防腐到位。

   4.接线虚接、打火烧损设备：螺栓未紧固、多股线未压端子；专人复检接线力矩，关键节点拍照留存。

   5.强弱电共槽、信号干扰：布线不分区；强电弱电分开敷设，屏蔽线单端接地。

   6.防爆施工不规范、安全隐患：密封不严、接头外露；防爆区严格按防爆规范施工，全程旁站检查。

   五、总结

   工业厂房车间动力配电工程是保障生产运行的“血脉工程”，施工要求严谨、安全等级高、系统性强。必须严格遵循GB50303、GB50054等国家规范，从负荷核算、材料准入、布线敷设、设备接线到调试送电，实现全过程标准化管控。通过规范施工可有效避免电气发热、短路、漏电、干扰、接地失效等安全隐患，保障设备稳定运行、人员操作安全及车间连续生产。本文内容实操性强、数据准确、工艺清晰，适用于机械加工、电子制造、仓储物流、精密装配等各类工业厂房的电气配套工程施工、验收与管理。
